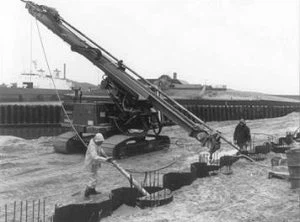

Vodoravna metoda za usmjeravanje (HDD) razvijena je u SAD-u 1972. godine, a u ranim danima posebno revolucioniranim prelazom većih rijeka sa svim vrstama opskrbe svim vrstama. Do 1979. godine, upotreba ove tehnike bila je ograničena na relativno kratke duljine prelaza i primijenjeno je samo u SAD-u. U Europi se metoda prvo koristila sredinom osamdesetih. Devedesetih je postojao brz daljnji razvoj sa gotovo svjetskom upotrebom.
Cevovodna infrastruktura su savremeni društvo i više nije moguće zamisliti izgradnju ove infrastrukture bez metoda izgradnje bez rovova, posebno horizontalno usmjerene bušenje.
Sa velikim uređajima za bušenje na tržištu danas su prelazne dužine više od 2 km već uspješno završene. Stalno razvijanje tehnologije bušenja već omogućava pukovsko polaganje cijevi do promjera 56 "(DN 1400) u gotovo svim prizemnim formacijama.
Proces tvrdog diska koristi se za ležaj cjevovoda za transport nafte i gasa, za zaštitu kablova za struju i telekomunikacije, kao i plinske, vode, kanalizaciju i dascirane cijevi od plastike, čelika i lijevanog željeza.
Najčešće korištene vodoravne usmjerene bušilice su uređaje sa max. Izvlačenje sile između 10t (100kn) i 30t (300kn). Tipične primjene HDD tehnologije uključuju prelazak vodotoka, cestovnih i željezničkih prijelaza, bušenje nagiba, bušenje kamen, unutrašnjost i van-urbani uzdužni polaganje i bušenje za priključak. Pored toga, postoje brojna druga područja zahtjeva za HDD proces. Oni uključuju horizontalne filter bušotine, drenažu nagiba, sidrene bušotine, brana i zaštitu od nasipa, greben zaštitu i preuređivanje u izgradnji tunela.
Standardni postupak horizontalnog bušenja može se podijeliti u tGlavni koraci HREE:
- Bušenje pilot rupa (vođena provrta duž zadane palice)
- Reampaing (proširenje bušotine)
- Povratak (ugradnja cijevi ili kanala)

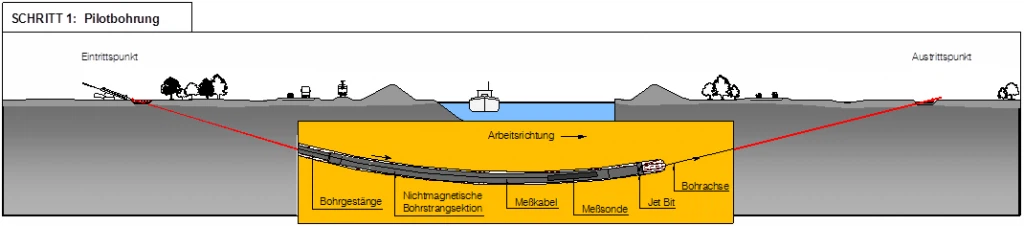

Pilot bušenje se vrši duž dvije ili tri dimenzionalno savijene ciljane bušilice između ulazne točke (ispred bušenja) i izlazne točke s druge strane prepreke.
Tlo se omalovažava bušilica koja se nalazi na prednjem kraju bušilice. Ovisno o vrsti tla, koristi se mlazni bit za prvenstveno hidraulički labav rad ili kameno-bit s blato-motorom za kombinirani hidraulički mehanički ili potpuno mehanički labavi radovi.
Kontrola provrta pilota duž prethodno izračunate ciljne osi vrši se i asimetričnim dizajnom bušilice ili pomoću malo uglatog elementa bušilice iza bušilice. U slučaju hrane bez rotacije, trenutni smjer kontra-ugla ili upravljačke površine (Chamfer) određuje daljnji kurs bušotine; U slučaju istovremene rotacije bušilice, dizajnerski asimetri su neutralizirani i smjer bušenja je ravan. Da biste mogli pratiti određenu ciljanu osovinu sa alatom za bušenje, potrebno je znati tačan položaj glave bušilice u zemlju u cijelo vrijeme. Za ovu svrhu se koriste različiti mjerni sustavi.

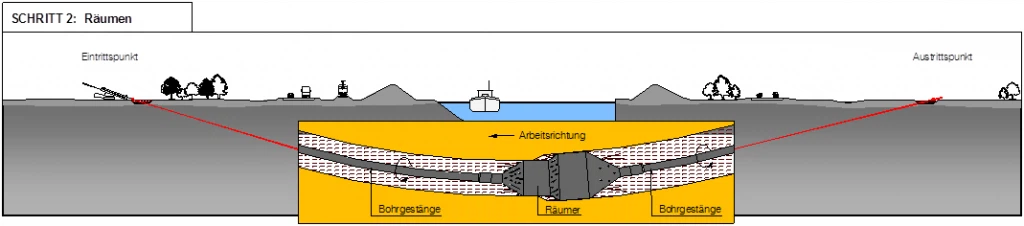

Drugi korak u realizaciji horizontalnog bušenja sastoji se od prestanka bušotine do promjera potrebnog za povlačenje cijevi.
U tu svrhu, alat za bušenje (REAMER) prilagođen odgovarajućim uvjetima prizemlja montiran je na bušilicu koji je još uvijek u bušotini na izlaznoj strani bušotine. REAMER, koji je blokiran u nizu za bušenje, izvuče se kroz zemlju do opreme za bušenje i zbog većeg vanjskog promjera proširuje bušotinu na novi promjer. Za svaku bušilicu uklonjenu iz opreme za bušenje dodaje se nova bušilica direktno na izlaznoj točki.
To znači da je kompletna struja za bušenje u bušotini u svakom trenutku, bez obzira na položaj remera. Prvi korač za pucanje ili širenje završen je kada remen uđe u uređaj za bušenje.
Ovisno o promjeru cjevovoda koji će se uvući, daljnji koraci za širenje s većim remenicama koji sada slijede dok se ne postigne potreban konačni promjer bušilice. Stabilnost neusklađenog bušilice u osnovi je osigurana hidrostatičkim pritiskom tekućine za bušenje koji djeluje na zidu bušotine.

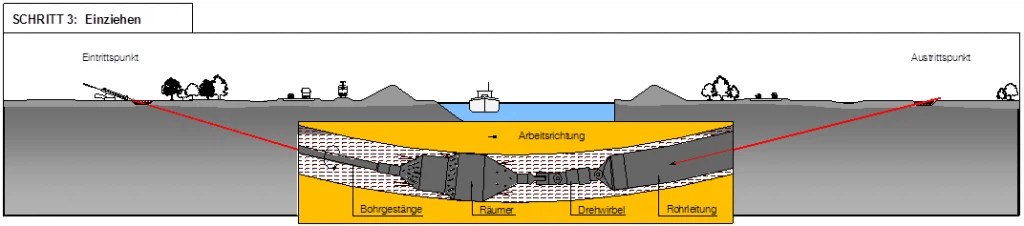

Posljednji korak horizontalnog usmjerivanja sastoji se od povlačenja cijevi proizvoda koja je pripremljena na izlaznoj točki bušenja u proširenu bušotinu (povucite natrag). Povucite niz bušilice u pripremljenu bušotinu, zakretajte se u opremu za bušenje natrag u opremu za bušenje na kojem se šipka izvadi. Interptorični okretni okret sprječava rotaciju vrećice da se prenese u cijev proizvoda.
