Sucker Rod

TheSucker Rodje važna komponenta opreme za proizvodnju ulja za pumpanje zraka. njegova funkcija je da poveže pumpnu jedinicu na vrhu i pumpu za ulje na dnu, prenoseći snagu. Telo je čvrsti komad šipke od okruglog čelika, sa uvećanim kovanim glavama na oba kraja, sa spojnim navojima i pravougaonim ravnim ključevima na vrhu. Dva proizvoda su povezana spojnicama između svojih vanjskih navoja. Za spajanje šipki istog prečnika koriste se obične spojnice, dok se za one sa različitim prečnikima koriste specijalne redukcione spojnice. Tep se sastoji od površinske šipke, poznate kao polirana šipka, i sklopa šipke za spuštanje. Najviša komponenta naziva se polirana šipka koja, prilagodbom sa kutijom za punjenje, služi za zaptivanje glave bunara.

Vigor'ssisaljkaproizvodi se korištenjem standarda kao što su API specifikacija 11B, najnovije izdanje, i AISI čelični proizvodi. Međutim, u stvarnoj proizvodnji i kontroli kvaliteta, Vigor usvaja industrijske standarde više od API standarda. Sve šipke su proizvedene od visokokvalitetnih čeličnih šipki koje prolaze ispitivanje magnetskim česticama i ravnanje. Tokom procesa kovanja, njegovi krajevi se zagrijavaju u indukcijskim pećima kako bi se osigurala optimalna otpornost na zamor kovane zone. Vigor će detaljno predstaviti tipove, API razred, materijale, spojnice i tehničke specifikacije naših proizvoda.

1. Vrste

◆Usisne šipke:to su dugačke čelične šipke koje se koriste za pogon pumpe u naftnoj bušotini, izvlačeći naftu ili plin iz rezervoara na površinu.

(1) Karakteristike: izrađen je od ugljičnog čelika ili legiranog čelika i dizajniran je da izdrži korozivne i abrazivne uvjete u bušotini. Dostupni su u standardnim dužinama i prečnicima i moraju se odabrati na osnovu dubine bunara i vrste fluida koji se proizvodi.

(2) Karakteristike: povezan je sa pumpom preko spojnice ili navoja i dizajniran je da bude fleksibilan da apsorbuje opterećenja i naprezanja u bušotini. Obično se izrađuju od cijevi tipa 40 ili 80, koje pružaju visok omjer čvrstoće i težine i otporne su na koroziju.

◆Pony štapovi:to su kraće šipke koje se koriste za spajanje šipke i pumpe u naftnoj bušotini ili za podešavanje njene dužine u bušotini.

(1)Karakteristike: Poni štapovi su dizajnirani da izdrže iste korozivne i abrazivne uslove. Dostupni su u standardnim dužinama i prečnicima i moraju se odabrati na osnovu dubine bunara i vrste fluida koji se proizvodi.

(2) Karakteristike: Poni štapovi su dizajnirani da se mogu podesiti i mogu se umetnuti ili ukloniti sa štapa kako bi se podesila dužina štapa. Mogu se koristiti i za povezivanje više šipki i koristiti u naftnim bušotinama za podešavanje njihove dužine i za povezivanje više šipki.

2. API klasa:

C, D i K klasa je dizajnirana i proizvedena u skladu sa specifikacijom API Spec 11B Američkog instituta za naftu, dok je također u skladu sa kineskim industrijskim standardom SY/T5029.

(1) Klasa C je izrađena od visokokvalitetnog ugljičnog čelika ili manganskog čelika, kao što je C-Mn čelik, sa vlačnom čvrstoćom od 620-794 MPa. ima umjerenu čvrstoću, dobru plastičnost i relativno dobru otpornost na koroziju, što ga čini pogodnim za upotrebu u slabo kiselim sredinama bez izazivanja pucanja sulfidnim stresom.

(2) Klasa D je izrađena od ugljičnog čelika ili legiranog čelika, kao što su Cr-Mo čelične šipke, sa vlačnom čvrstoćom do 794-965 MPa. Nakon termičke obrade, ima visoku čvrstoću, dobru plastičnost i dug vijek trajanja, što je pogodno za upotrebu u dubljim bušotinama bez ili samo sa malom korozijom.

(3) Klasa K je napravljena od legiranog čelika visokog kvaliteta nikla, kao što su NC-Mo ili Ni-Cr čelične šipke, sa vlačnom čvrstoćom od 588-794 MPa. Takođe ima umerenu čvrstoću, dobru plastičnost i relativno dobru otpornost na koroziju, što ga čini pogodnim za upotrebu u kiselim sredinama.

3.Materijal: AISI A-4130-M, A-4140-M,A-4142-M, A-4330-M, A-4138-M itd;

4. Spojnice (klasa T i SM)

(1) Spojnice klase T su spojnice normalne čvrstoće, koje se uglavnom koriste za blage uslove pumpanja. Imaju minimalnu granicu tečenja od 75,000 psi (približno 515 MPa).

(2) Spojnice klase SM su spojnice visoke čvrstoće, koje se prvenstveno koriste za teške uslove pumpanja. Imaju mnogo veću minimalnu granicu tečenja od 135,000 psi (približno 930 MPa).

Tip	75	78	90	96	97
AISI serija	A-4330-M	A-4142-M	A-4320-M	A-4138-M	A-4330-M
API Grade	D Special	D Alloy	D Special	Specijalni	Specijalni
Aluminijum	0.035 Maks.	0.035 Maks.	0.035 Maks.	0.035 Maks.	0.035 Maks.
Karbon	0.3/0.34	0.38/0.45	0.18/0.24	0.36/0.45	0.28/0.35
Chromium	0.8/1.0	0.8/1.1	0.7/0.9	0.52/0.88	0.7/1.0
kolumbijum (niobijum)	-	-	-	0.02/0.045	-
Bakar	0.35 Maks.	0.35 Maks.	0.35 Maks.	0.35 Maks.	0.35 Maks.
Mangan	0.8/1.0	0.8/1.0	0.8/1.0	0.88/1.52	0.7/1.0
molibden	0.2/0.3	0.15/0.25	0.2/0.3	0.25/0.35	0.2/0.3
Nikl	1.65/2.0	0.45 Maks.	1.15/1.5	0.3 Maks.	1.65/2.0
Fosfor	0.035 Maks.	0.035 Maks.	0.025 Maks.	0.035 Maks.	0.035 Maks.
Silicijum	0.15/0.35	0.15/0.35	0.15/0.35	0.2/0.35	0.15/0.35
Sumpor	0.04 Maks.	0.035 Maks.	0.025 Maks.	0.04 Maks.	0.04 Maks.
Vanadijum	0.04/0.09	0.02/0.07	0.04/0.09	0.04/0.09	0.04/0.09



Mehanička svojstva (nakon normalizacije i temperiranja)



Vlačna čvrstoća Ksi (Mpa)	125/140 (861/965)	120/140 (827/965)	120/140 (827/965)	140/150 (965/1034)	140/150 (965/1034)
Min. Granica tečenja Ksi (Mpa)	100(689)	95(655)	95(655)	115(792)	115(792)
Min. izduženje,8in,%	10	10	10	10	10
Min. Smanjenje površine %	45	45	45	45	45

※Gornja tabela prikazuje uobičajeni materijal za upotrebu. Ako imate poseban zahtjev, kontaktirajte nas radi provjere.



Tehnički parametri









Veličina (U.)	Rod OD (U.)	ramena OD (mm)	Thread OD (U.)	Dužina konca (mm)	Dužina usisne šipke (ft)	Dužina poni štapa (ft)
8/5	8/5	31.75	15/16	31.75	25,30	2,4,6,8,10
8/5	8/5	31.75	15/16	31.75
3/4	3/4	38.10	1-1/16	36.51
7/8	7/8	41.28	1-3/16	41.28
1	1	50.80	1-3/8	47.63
1-1/8	1-1/8	57.15	1-9/16	53.98



Materijal i mehanička svojstva šipke spojnice



• Hemijski sastav

Čelik	C(%)	Mn(%)	Si(%)	Cr(%)	S(%)	P(%)	Cu(%)
AISI 1045	0.42~0.50	0.50~0.80	0.17~0.37	Manje ili jednako 0.25	Manje ili jednako 0.04	Manje ili jednako 0.04	Manje ili jednako 0.02
AISI 5140	0.37~0.45	0.50~0.8	0.20~0.40	0.80~1.10	Manje ili jednako 0.04	Manje ili jednako 0.04	Manje ili jednako 0.02



• Glavna mehanička svojstva

Coupling Grade	Tvrdoća	Min. zatezna čvrstoća, Ksi (Mpa)	Debljina sloja prskanog metala	hrapavost površine
T	56HRA~62HRA	95(655)	/	Ra Manji ili jednak 3,175 μm
SM	Osnovna tvrdoća: 56HRA~62HRA Površinska tvrdoća: veća ili jednaka 595HV200	/	0.25~0.51	Ra Manji ili jednak 1,587 μm



aplikacije



(1) Povezivanje jedinice za površinsko pumpanje na pumpu za ulje u bušotini, prenos snage za pogon pumpe i podizanje proizvedenih tečnosti;

(2) Djeluje kao šipka za poliranje, krećući se gore-dolje u tandemu s pumpom kako bi se omogućio proces pumpanja;

(3) Istovremeno zaptivanje bušotine za ulje.



FAQ



P: Možete li dati informacije o otpornosti na koroziju i mehaničkim svojstvima vaših štapova?

O: Naši proizvodi su opsežno testirani kako bi se osigurala odlična otpornost na koroziju i vrhunska mehanička svojstva. Detalji o specifičnoj otpornosti na koroziju i mehaničkim svojstvima mogu se dati na zahtjev.

P: Možete li dati podatke o vlačnoj čvrstoći i granici tečenja vaših šipki?

O: Naši proizvodi imaju visoku vlačnu čvrstoću i čvrstoću tečenja, koji u potpunosti ispunjavaju zahtjeve API specifikacija. Specifične vrijednosti vlačne i čvrstoće tečenja variraju u zavisnosti od vrste i veličine.

P: Nudite li šipke s različitim vrstama navoja za smještaj različite podzemne opreme?

O: Da, nudimo proizvode sa različitim tipovima navoja koji odgovaraju različitoj podzemnoj opremi. Uobičajeni tipovi navoja uključuju API regularni navoj (N), API ekstra široki navoj (X) i API navoj pune rupe (FH).

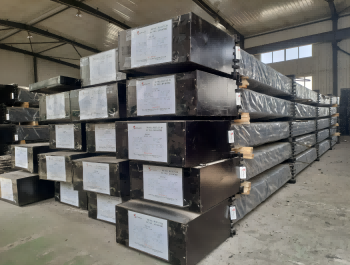

Naši isporučeni proizvodi
